本機以操作面為基準，從左至右按照放卷部，第1印刷色組~第5印刷色組，收卷部順序來排列的，并由電氣系統，版輥驅動部構成。

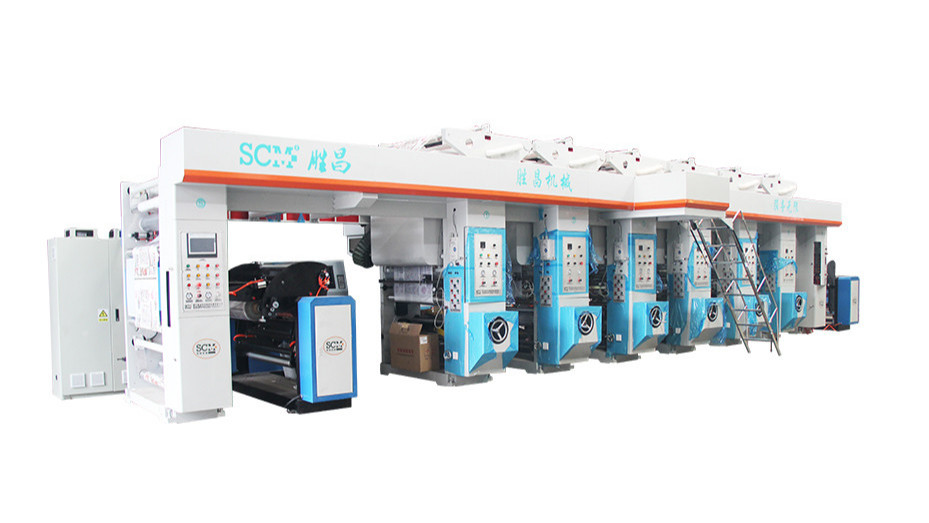

本機是以印刷OPP、PE、PET、PVC等材料為目的的，8色直線排列的組合式凹版印刷機，采用技術贏領的十四電機張力控制系統，動態同步差補的系統張力和零速差自動換卷動作程序等全部由中央PLC控制完成，漢顯觸摸人機界面進行參數設定和修改；具有二次回風功能的密封干燥箱，單獨的圓孔陣列風幕式熱風干燥，高速工作狀態自動換卷；至優的材料、高精密的加工保證整機剛性和工作的穩定性，以人為本的設計理念為操作者提供充分的方便。
原材料放卷
送料牽引
印刷部分
烘干部分
冷卻部分
收卷牽引
收卷機構
| 主要參數 | |||
| 流向 | 從左向右 | 大材料幅寬 | 1060mm |
| 印刷色數 | 8色 | 大印刷寬度 | 1000mm |
| 色數組合方式 | 1+7，2+6，8 | 高印刷速度 | 120-180m/min（版輥直徑≥Φ170mm） |
| 高機械速度 | 220m/min |
|
|
| 印刷速度將會因印刷材料、版面、印刷油墨、印刷工藝、操作人員的水平有所變化 | |||
| 放卷直徑 | Φ600 | 印版幅寬 | 450-1000 |
| 收卷直徑 | Φ600 | 套準精度 |
縱向≤±0.1mm（自動套準系統跟蹤） 橫向≤±0.1mm（手動套準） |
| 印版直徑 | Φ160mm～Φ960mm |
|
|
| 套印精度將會因印刷材料、版面、印刷油墨、印刷工藝、操作人員的水平有所差異 | |||
| 張力范圍 | 2～30kg | 氣源壓力 | ≥0.6Mpa |
| 張力精度 | ±0.3kg | 主電機功率 | AC18.5kw |
| 收、放用紙芯 | Φ76mm×Φ92mm | 副電機功率 | AC11kw |
| 壓印力 | 600kg | 機器外形（長×寬×高） | 19400×4600×3400（每增減1色加減2200） |
| 刮刀竄動 | ±5mm | 機器重量 | 約51000kg |
| 干燥方式 | 電加熱 | 承印材料 | 紙張40克-200克 |
| 電加熱 |
135kw（正常起動）（每增減1色加減27kw）； 72kw（正常印刷）（每增減1色加減13kw） |
||
